當(dāng)前位置：首頁 > 公司動態(tài)

公司動態(tài)

HDPE土工膜施工部位處理不當(dāng)會出現(xiàn)什么現(xiàn)象？

發(fā)布時間：2019-04-10 新聞來源：山東德旭達(dá)土工材料有限公司 瀏覽次數(shù)：

為保證材料性能指標(biāo)達(dá)到設(shè)計(jì)要求，需做好各項(xiàng)檢測，檢測合格后方可投人工程使用。
為避免施工人員操作不當(dāng)導(dǎo)致HDPE土工膜被工具刺破，HDPE土工膜鋪設(shè)人員進(jìn)人工地必須穿工作鞋(為軟底平底無跟)，大頭釘鞋、鞋底或鞋跟為鐵掌的鞋及高跟硬鞋均不可以進(jìn)人施工現(xiàn)場。
經(jīng)現(xiàn)場對操作失敗的HDPE土工膜施工部位進(jìn)行分析，發(fā)現(xiàn)有多處滲漏位置存在基層壓實(shí)度、平整度控制不到位的現(xiàn)象，且基層處理不到位之處出現(xiàn)了HDPE土工膜褶皺，局部受下雨影響造成HDPE土工膜底部和上部均存在積水現(xiàn)象，同時坡面的基層壓實(shí)度不足及平整度差，也影響熱熔機(jī)對HDPE土工膜搭接處的施工質(zhì)量，單條焊縫焊接時受平整度影響而中斷，然后再次焊接會出現(xiàn)焊機(jī)重啟動部位的兩次焊接處有漏焊現(xiàn)象。針對上述問題，采取以下控制措施:(1)施工過程中加強(qiáng)基底砂墊層密實(shí)度振搗與密實(shí)度現(xiàn)場檢查;(2)在HDPE土工膜鋪裝熱熔焊接施工前，在基底鋪設(shè)一道彩條布，隔離基底砂墊層，同時未焊接熱熔機(jī)提供平整的焊機(jī)行走平臺。

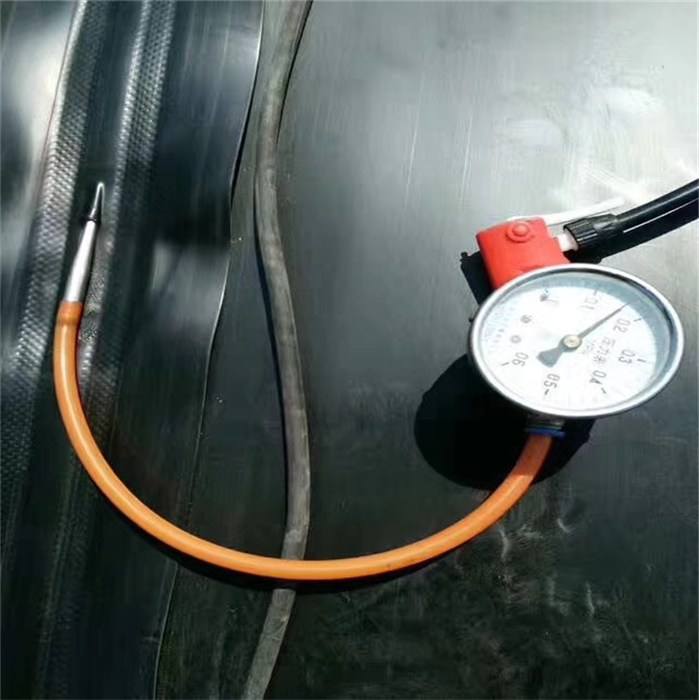

HDPE土工膜接縫焊接質(zhì)量是成膜質(zhì)量的關(guān)鍵。接縫處不得有油污、灰塵，HDPE土工膜的HDPE土工膜長度不夠時，需要長向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于500mm應(yīng)成T字型。焊膜時不許壓出死折，鋪設(shè)HDPE土工膜時，根據(jù)當(dāng)?shù)貧鉁刈兓群虷DPE土工膜性能要求，預(yù)留出溫度變化引起的伸縮變形量。當(dāng)手提焊機(jī)的溫度控制所指示的焊機(jī)溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應(yīng)重新打磨，切忌用手擦試。當(dāng)接縫處有結(jié)露、潮濕、泥沙等影響時，處理后再進(jìn)行焊接。在下雨期間或接縫有潮氣、露水、或者大沙的情況下，不能進(jìn)行焊接。溫度低于5℃時，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對焊機(jī)進(jìn)行預(yù)熱處理。擠壓焊接機(jī)在焊接過程中，應(yīng)該經(jīng)常檢查槍頭的滑塊，磨損較嚴(yán)重時應(yīng)及時更換滑塊，以免損傷膜面。

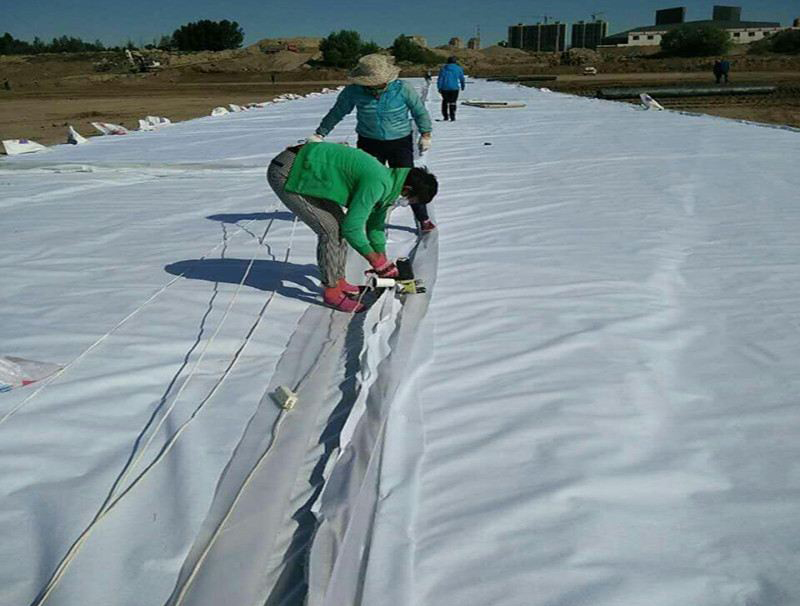

膜與膜之間采用熱焊機(jī)進(jìn)行加熱連接，膜與膜之間搭接寬度不小于5cm。每個工作日鋪設(shè)的防滲膜應(yīng)當(dāng)日進(jìn)行焊接。鋪設(shè)中若發(fā)現(xiàn)已鋪設(shè)的抗?jié)B膜受損，應(yīng)及時進(jìn)行修復(fù)，切割適宜的抗?jié)B膜，對周邊均進(jìn)行焊接。任何焊接設(shè)備在每班或每日工作期間應(yīng)連續(xù)使用，使用間歇時間超過5小時的情況下，須對設(shè)備進(jìn)行清潔、重新設(shè)置，以保證焊縫質(zhì)量。
鋪設(shè)前對防滲膜外觀進(jìn)行檢查，查看有無破損、孔眼等缺陷，發(fā)現(xiàn)不合格產(chǎn)品應(yīng)及時進(jìn)行更換。設(shè)備和工具在搬運(yùn)、鋪設(shè)時不要損壞防滲膜。

如果焊接在晚上操作，應(yīng)有充足的照明。當(dāng)環(huán)境溫度和不利的天氣條件嚴(yán)重影響HDPE土工膜焊接時，應(yīng)停止作業(yè)。
